고순도 텅스텐 · 몰리브덴 봉재입니다. 전극, 가공 소재, 부품 소재로 폭넓게 쓰이는 기본 형상재입니다.
APPLIED PARTS
전극 · 가공 소재 · 부품 소재로 쓰이는 봉재입니다. 지름과 길이를 요구 사양에 맞춰 절단 · 가공합니다.
SPECIFICATIONS
공통 표준 사양
지름과 길이에 관계없이 공통으로 적용되는 값입니다.
| 소재 | 텅스텐(W) · 몰리브덴(Mo) — 순도 99.95 % 이상 |
|---|---|
| 제작 방식 | 단조 · 인발 — 가공 후 응력 제거 열처리 |
| 형상 | 환봉 · 각봉 — 도면 치수로 절단 · 가공 |
| 표면 | 흑피 · 연마 · 센터리스 선택 — 용도에 따라 지정 |
|---|---|
| 사용 환경 | 고진공 · 불활성 분위기 — 전극 · 지그 · 가공 소재 |
지름 · 길이 · 표면 상태는 용도에 따라 정해집니다. 필요한 규격을 알려 주시면 확인 후 회신드립니다.
KEY FEATURES
직진도와 조직이 성능을 가른다
봉재는 휘지 않아야 다음 공정에서 치수가 나옵니다.

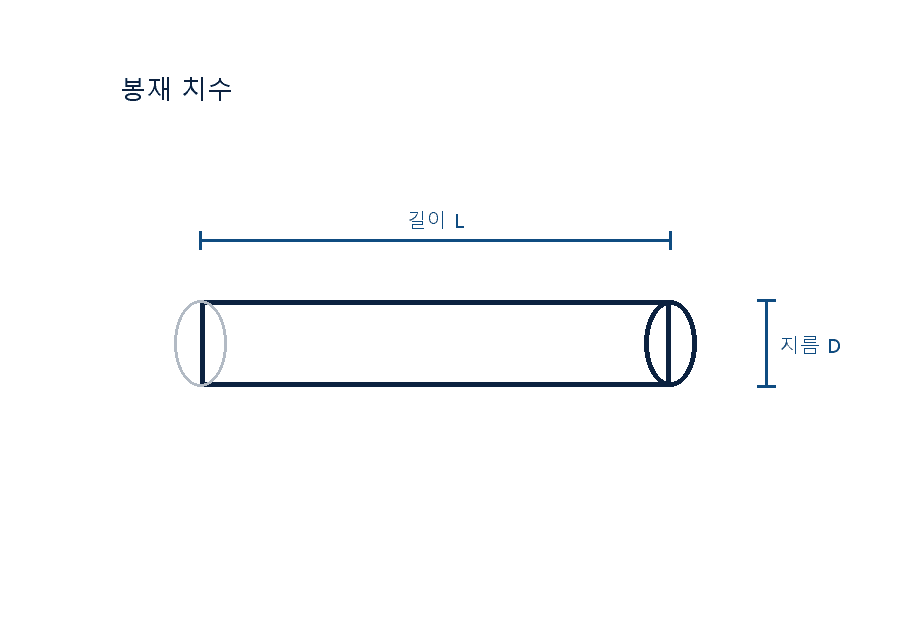

CROSS SECTION
인발 방향과 잔류 응력이 직진도와 가공 후 변형을 좌우합니다.
높은 융점 · 고온 강도
High Temperature Strength
텅스텐 3,422 °C, 몰리브덴 2,623 °C. 고온에서도 형상을 유지해 전극과 지그의 소재로 씁니다.
직진도 · 지름 공차
Straightness & Tolerance
단조와 인발을 거친 뒤 교정과 센터리스 연마로 직진도와 지름 공차를 잡습니다.
가공성
Machinability
응력을 푼 뒤 절단하므로 가공 후에도 휘지 않습니다. 선반 · 방전 가공으로 형상을 냅니다.
소재별 융점 비교
융점 °C. 값이 클수록 더 높은 온도까지 형상을 유지합니다.

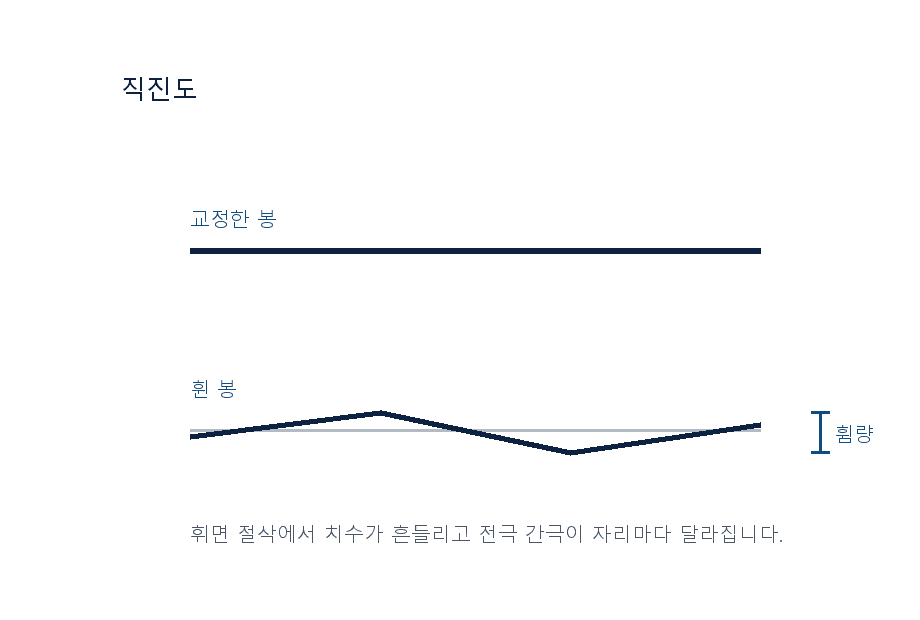

왜 직진도가 중요한가
봉재가 휘면 절삭에서 치수가 흔들리고 방전 가공 전극은 자리마다 간극이 달라집니다.
잔류 응력
응력이 남아 있으면 절단하는 순간 휩니다. 열처리로 풀어 치수를 유지합니다.
DESIGN PRECISION
용도에 맞춰 지름을 정합니다
봉재는 지름 공차와 직진도가 제품을 가릅니다.
같은 봉재라도 표면 상태와 공차를 바꾸면 다음 공정의 가공량이 달라집니다.
지름 공차
후가공량을 줄이려면 연마 등급을 올립니다.
길이 절단
필요한 길이로 절단하고 끝면을 가공합니다.
소재 선정
고온 강도가 필요하면 텅스텐, 가공성이 필요하면 몰리브덴을 씁니다.
규격을 고르는 게 아니라, 함께 개발합니다 . (용도와 후가공 조건만 알려 주시면 공차부터 같이 잡아 드립니다.)
APPLICATIONS
적용 분야
봉재가 쓰이는 갈래입니다. 용도마다 지름과 표면이 다릅니다.
LEAD TIME
제작 · 납기 안내
도면으로 만드는 제품입니다. 진행 순서를 미리 알려 드립니다.
STEP 01
도면 접수
소재, 지름, 길이, 표면 상태를 보내 주십시오. 도면이 없으면 사용 조건만으로도 시작합니다.
1 일 이내 회신STEP 02
사양 검토
지름 공차와 직진도, 표면 등급을 검토하고 가공 방식을 제안합니다.
2 – 4 일STEP 03
가공
단조 · 인발 후 응력을 풀고 도면 치수로 절단 · 연마합니다.
확인 필요STEP 04
검사 · 납품
지름과 길이를 측정해 성적서와 함께 보냅니다.
확인 필요최소 수량
값 없음
지름과 길이에 따라 달라집니다. 시제품은 1 본부터 가능합니다.
표준 납기
값 없음
도면 승인일 기준. 연마 등급이 올라가면 공정이 더해집니다.
함께 드리는 것
시험 성적서
지름 · 길이 측정값을 납품 시 함께 보냅니다.
HANDLING
취급 시 주의
고융점 금속 공통 사항입니다. 취급 방법에 따라 수명이 크게 달라집니다.
01
개봉 후에는 맨손으로 만지지 마십시오. 지문의 유분이 고온에서 탄화되어 오염원이 됩니다.
02
충격이나 굽힘에 약합니다. 텅스텐은 상온에서 취성이 있어 낙하 시 균열이 생길 수 있습니다.
03
대기 중에서 500°C 이상 가열하지 마십시오. 산화가 급격히 진행됩니다. 반드시 진공 또는 불활성 분위기에서 사용하십시오.
04
급격한 승온·냉각을 피하고, 초기 사용 시 저전류로 예비 가열(에이징)을 권장합니다.
05
보관은 건조한 실내에서, 방습 포장 상태를 유지하십시오.
설치 · 운전 조건이 특수한 경우 담당자가 사전 검토를 도와드립니다. 도면이나 공정 조건을 보내주시면 적합한 소재부터 함께 검토합니다.
