고순도 텅스텐 · 몰리브덴 선재입니다. 조명 필라멘트, 방전 가공용 와이어, 열전대 등에 사용됩니다.
APPLIED PARTS
필라멘트 · 방전 가공 · 열전대에 쓰이는 선재입니다. 선경과 표면 상태를 요구 사양에 맞춰 인발합니다.
SPECIFICATIONS
공통 표준 사양
선경과 공급 형태에 관계없이 공통으로 적용되는 값입니다.
| 소재 | 텅스텐(W) · 몰리브덴(Mo) — 순도 99.95 % 이상 |
|---|---|
| 제작 방식 | 다단 인발 — 중간 열처리로 조직을 고릅니다 |
| 선경 | 요구 치수 — 도면 기준으로 인발 |
| 표면 | 흑피 · 광휘 · 코팅 선택 — 용도에 따라 지정 |
|---|---|
| 공급 형태 | 스풀 권선 · 직선 절단 — 길이 지정 가능 |
선경 · 표면 · 공급 형태는 용도에 따라 정해집니다. 필요한 규격을 알려 주시면 확인 후 회신드립니다.
KEY FEATURES
선경과 조직이 성능을 가른다
선경이 고를수록 발열과 가공이 안정됩니다.

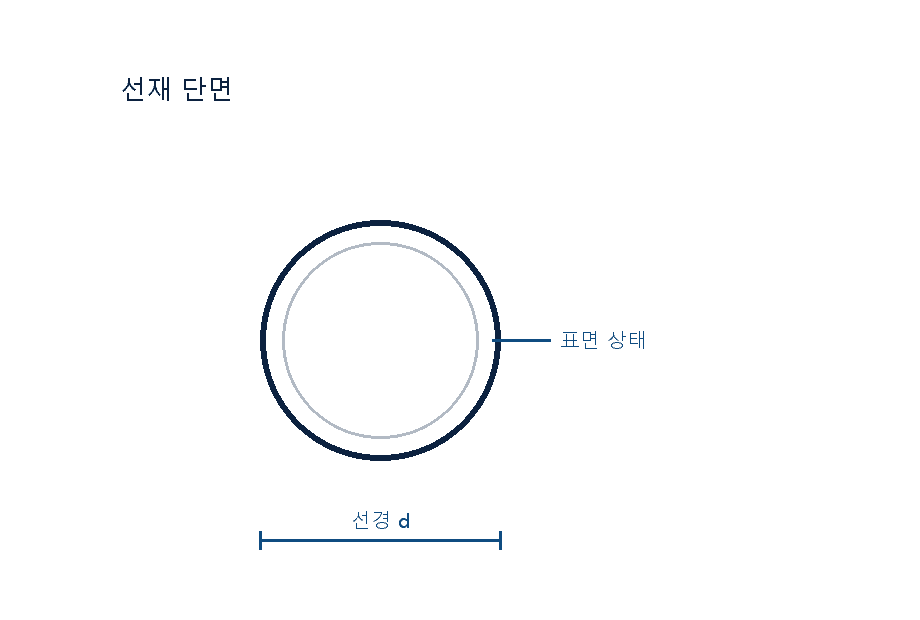

CROSS SECTION
인발 단계와 열처리 이력이 선경 공차와 인장 강도를 좌우합니다.
높은 융점 · 저증기압
High Melting Point
텅스텐 3,422 °C. 고온에서도 증발이 적어 필라멘트와 발열체로 씁니다.
선경 공차
Diameter Tolerance
다단 인발과 중간 열처리로 선경 편차를 줄입니다. 편차가 크면 발열이 자리마다 달라집니다.
표면 상태
Surface Finish
흑피 · 광휘 · 코팅 중에서 고릅니다. 방전 가공용은 표면이 균일해야 단선이 줄어듭니다.
소재별 융점 비교
융점 °C. 값이 클수록 더 높은 온도까지 견딥니다.
왜 선경 편차가 문제인가
가는 자리에서 저항이 올라 먼저 끊어집니다. 필라멘트 수명은 가장 가는 자리가 정합니다.

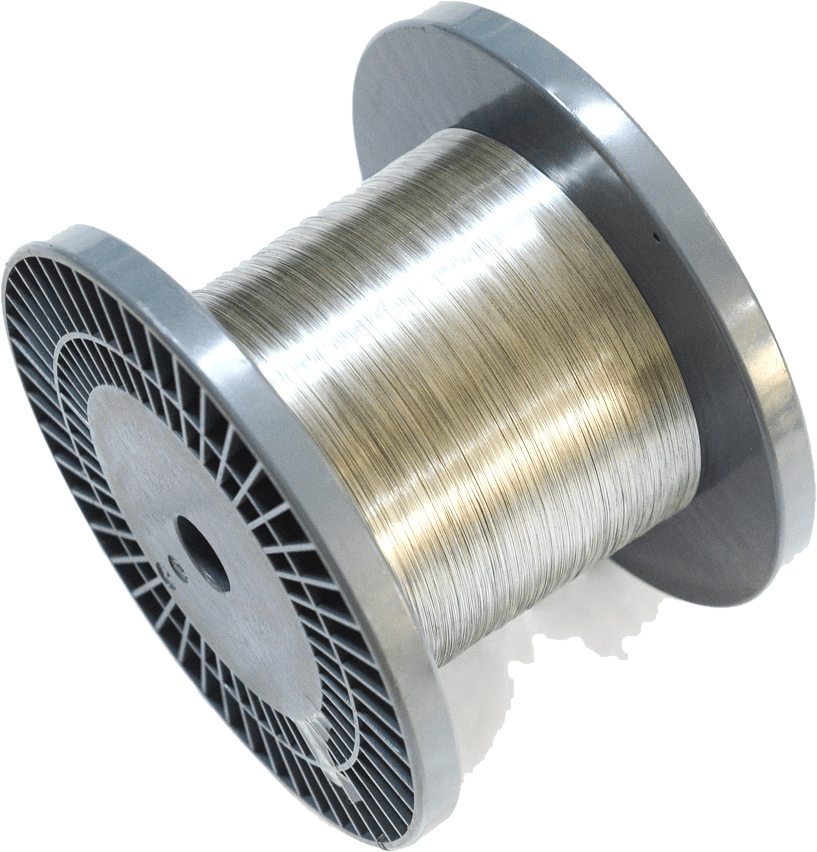

권선과 직선
스풀로 감아 보내면 연속 공정에 바로 걸 수 있고, 직선 절단은 전극과 지지봉으로 바로 씁니다.
DESIGN PRECISION
용도에 맞춰 선경을 정합니다
선재는 선경과 표면이 제품을 가릅니다.
같은 선재라도 선경과 표면을 바꾸면 발열량과 가공 안정성이 달라집니다.
선경 공차
발열 균일도가 중요하면 공차 등급을 올립니다.
공급 형태
연속 공정은 권선, 전극은 직선 절단으로 보냅니다.
소재 선정
최고 온도가 필요하면 텅스텐, 가공성이 필요하면 몰리브덴을 씁니다.
규격을 고르는 게 아니라, 함께 개발합니다 . (사용 온도와 공급 형태만 알려 주시면 선경부터 같이 잡아 드립니다.)
APPLICATIONS
적용 분야
선재가 쓰이는 갈래입니다. 용도마다 선경과 표면이 다릅니다.
LEAD TIME
제작 · 납기 안내
도면으로 만드는 제품입니다. 진행 순서를 미리 알려 드립니다.
STEP 01
도면 접수
소재, 선경, 표면, 공급 형태를 보내 주십시오. 도면이 없으면 사용 조건만으로도 시작합니다.
1 일 이내 회신STEP 02
사양 검토
선경 공차와 표면 등급, 권선 규격을 검토합니다.
2 – 4 일STEP 03
인발
다단 인발과 중간 열처리를 거쳐 요구 선경까지 뽑습니다.
확인 필요STEP 04
검사 · 납품
선경과 인장값을 측정해 성적서와 함께 보냅니다.
확인 필요최소 수량
값 없음
선경에 따라 달라집니다. 시제품은 소량도 가능합니다.
표준 납기
값 없음
도면 승인일 기준. 선경이 가늘수록 인발 단계가 늘어납니다.
함께 드리는 것
시험 성적서
선경 · 인장 측정값을 납품 시 함께 보냅니다.
HANDLING
취급 시 주의
고융점 금속 공통 사항입니다. 취급 방법에 따라 수명이 크게 달라집니다.
01
개봉 후에는 맨손으로 만지지 마십시오. 지문의 유분이 고온에서 탄화되어 오염원이 됩니다.
02
충격이나 굽힘에 약합니다. 텅스텐은 상온에서 취성이 있어 낙하 시 균열이 생길 수 있습니다.
03
대기 중에서 500°C 이상 가열하지 마십시오. 산화가 급격히 진행됩니다. 반드시 진공 또는 불활성 분위기에서 사용하십시오.
04
급격한 승온·냉각을 피하고, 초기 사용 시 저전류로 예비 가열(에이징)을 권장합니다.
05
보관은 건조한 실내에서, 방습 포장 상태를 유지하십시오.
설치 · 운전 조건이 특수한 경우 담당자가 사전 검토를 도와드립니다. 도면이나 공정 조건을 보내주시면 적합한 소재부터 함께 검토합니다.
